Darmeilinda Putri: FLOWCHART

A.Pengertian Flowchart

Flowchart /diagram alir merupakan suatu jenis diagram yang merepresentasikan algoritma atau langkah-langkah instruksi yang berurutan dalam sistem.

Definisi Flowchart menurut para ahli:

1. Menurut Pahlevy (2010)

"Flowchart (bagan alir) adalah gambaran dalam bentuk diagram alir dari algoritma-algoritma dalam suatu program, yang menyatakan arah alur program tersebut".

2. Menurut Jogiyanto (2005)

"Bagan alir (flowchart) adalah bagan (chart)yang menunjukkan alir atau arus (flow) di dalam program atau prosedur sistem secara logika".

3. Menurut Krismiaji (2010) dalam buku Sistem Informasi Akuntansi

"Bagan alir merupakan teknik analitis yang digunakan untuk menjelaskan aspek-aspek sistem informasi secara jelas, tepat dan logis".

4. Menurut Indrajani (2011)

"Flowchart merupakan gambaran secara grafik dari langkah-langkah dan urutan prosedur suatu program".

5. Menurut Sariadin Siallagan (2009)

"Flowchart adalah bagan atau suatu diagram alir yang mempergunakan simbol atau tanda untuk menyelesaikan suatu masalah".

B.Fungsi Flowchart

Pada dasarnya, flowchart dibuat dengan tujuan untuk menunjukkan setiap proses yang harus dilalui dalam suatu sistem. Beberapa fungsi flowchart

1. Merancang Proyek Baru

Ketika Anda akan merancang suatu proyek, maka hal selanjutnya yang dapat Anda lakukan adalah memetakan proyek tersebut ke bentuk flowchart. Itu dapat membantu Anda untuk merancang serangkaian langkah-langkah yang melibatkan keputusan bersama.

2. Mengelola Alur Kerja

Untuk mengelola alur kerja, flowchart adalah cara yang paling penting dilakukan. Sebab, flowchart berperan dalam penentuan integritas dari proses tersebut, yaitu dapat menciptakan hasil yang berkualitas berdasarkan prosedur.

3. Memodelkan Proses Bisnis

Proses bisnis yang dimaksud bukan hanya berkaitan dengan keuntungan, melainkan serangkaian tugas baik itu yang sederhana sampai yang rumit juga termasuk kedalam proses bisnis. Tujuan pemodelan flowchart dapat dilakukan untuk memberikan hasil yang konsisten dan dapat juga diprediksi.

4. Mendokumentasikan Setiap Proses

Dalam menyelesaikan suatu proyek perlu adanya dokumentasi proses. Dengan begitu, flowchart menjadi media yang bagus untuk memenuhi tujuan tersebut. Jika dibandingkan dengan membuat dokumentasi setiap proses melalui narasi dengan memetakannya ke dalam bentuk flowchart, maka menggunakan flowchart merupakan hal yang lebih efisien dibanding dengan narasi.

5. Merepresentasikan Algoritma

Biasanya, sebelum menuangkan proyek tersebut kedalam bentuk program, para perancang sistem terlebih dahulu menentukan algoritma untuk menyelesaikan proyek tersebut menggunakan SDL . SDL (Specification and Description Language) merupakan suatu spesifikasi bahasa yang digunakan untuk mendeskripsikan perilaku dari sistem tersebut. Nah, flowchart dapat memenuhi kebutuhan tersebut. Sebab, flowchart menawarkan berbagai simbol yang unik yang dapat digunakan untuk memetakan sistem yang akan dirancang. Selain itu, flowchart juga menawarkan sumber daya yang dapat digunakan untuk menyelesaikan suatu masalah.

6. Mengaudit Proses

Secara umum, flowchart dapat digunakan untuk mendeteksi kerusakan yang terjadi dalam setiap proses. Flowchart dapat membantu Andamenyelesaikan permasalahan dengan cara membagi setiap langkah dari proses itu kedalam segmen-segmen yang lebih kecil, kemudian memeriksa bagian mana yang tidak berfungsi atau perlu diadakan perbaikan.

C.Simbol – Simbol Flowchart

simbol-simbol flowchart yang dibagi kedalam 3 kategori:

1. Simbol Arus (Flow Direction Symbols)

Biasanya simbol yang termasuk kedalam ketegori ini digunakan sebagai simbol penghubung. Beberapa simbol yang termasuk ke dalam kategori ini, yaitu :

2. Simbol Proses (Processing Symbols)

Sesuai dengan namanya, simbol proses digunakan untuk menyatakan simbol yang berkaitan dengan serangkaian proses yang dilakukan. Berikut beberapa simbol yang termasuk kedalam bagian proses, yaitu:

3. Simbol I/O (Input-Output)

Simbol yang termasuk kedalam bagian input-output berkaitan dengan masukan dan keluaran. Berikut beberapa simbol yang termasuk, yaitu :

D. KAIDAH MEMBUAT FLOWCHART

Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena flowchart merupakan gambaran hasil pemikiran dalam menganalisa suatu masalah dengan komputer. Sehingga flowchart yang dihasilkan dapat bervariasi antara satu pemrogram dengan pemrogram lainnya.Namun secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, yaitu;

1. Input berupa bahan mentah

2. Proses pengolahan

3. Output berupa bahan jadi.

Untuk pengolahan data dengan komputer, dapat dirangkum urutan dasar untuk pemecahan suatu masalah, yaitu;

START = berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani pemecahan masalah.

READ=berisi instruksi untuk membaca data dari suatu peralatan input.

PROCESS = berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data yang dibaca.

WRITE = berisi instruksi untuk merekam hasil kegiatan ke perlatan output.

END =mengakhiri kegiatan pengolah.

E. JENIS – JENIS FLOWCHART

Ada beberapa jenis flowchart diantaranya yaitu:

1.Bagan alir sistem (systems flowchart).

System flowchart dapat didefinisikan sebagai bagan yang menunjukkan arus pekerjaan secara keseluruhan dari sistem. Bagan ini menjelaskan urut-urutan dari prosedur-prosedur yang ada di dalam sistem. Bagan alir sistem menunjukkan apa yang dikerjakan di sistem.

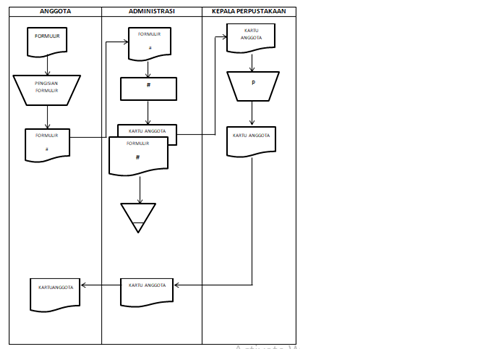

2. Bagan alir dokumen (document flowchart).

Bagan alir dokumen (document flowchart) atau disebut juga bagan alir formulir (form flowchart) atau paperwork flowchart merupakan bagan alir yang menunjukkan arus dari laporan dan formulir termasuk tembusan-tembusannya.

3. Bagan alir skematik (schematic flowchart).

Bagan alir skematik (schematic flowchart) merupakan bagan alir yang mirip dengan bagan alir sistem, yaitu untuk menggambarkan prosedur di dalam sistem. Perbedaannya adalah, bagan alir skematik selain menggunakan simbol-simbol bagan alir sistem, juga menggunakan gambar-gambar komputer dan peralatan lainnya yang digunakan. Maksud penggunaan gambar-gambar ini adalah untuk memudahkan komunikasi kepada orang yang kurang paham dengan simbol-simbol bagan alir. Penggunaan gambar-gambar ini memudahkan untuk dipahami, tetapi sulit dan lama menggambarnya.

4. Bagan alir program (program flowchart).

Bagan alir program (program flowchart) merupakan bagan yang menjelaskan secara rinci langkah-langkah dari proses program. Bagan alir program dibuat dari derivikasi bagan alir sistem. Bagan alir program dapat terdiri dari dua macam, yaitu bagan alir logika program (program logic flowchart) dan bagan alir program komputer terinci (detailed computer program flowchart). Bagan alir logika program digunakan untuk menggambarkan tiap-tiap langkah di dalam program komputer secara logika. Bagan alat- logika program ini dipersiapkan oleh analis sistem. Gambar berikut menunjukkan bagan alir logika program. Bagan alir program komputer terinci (detailed computer program flow-chart) digunakan untuk menggambarkan instruksi-instruksi program komputer secara terinci. Bagan alir ini dipersiapkan oleh pemrogram

5. Bagan alir proses (process flowchart).

Bagan alir proses (process flowchart) merupakan bagan alir yang banyak digunakan di teknik industri. Bagan alir ini juga berguna bagi analis sistem untuk menggambarkan proses dalam suatu prosedur.
